성능 데이터

• 공칭 직경: DN50 ~ DN1500
• 압력 등급: 51바
• 누설 등급: 클래스 V
• 적용 가능한 미디어: 표준 고무 슬리브의 경우: 미네랄 슬러리, 진흙, 종이 펄프 등 기타 옵션 고무 슬리브의 경우: 적용 가능한 매체는 밀봉 패킹에 따라 다르며 이에 따라 온도 적합성도 다릅니다.
• 온도 범위: 표준 고무 슬리브의 경우: ≤ 80°C. 기타 옵션 고무 슬리브의 경우: 최대 160°C.
• 흐름 특성: 완전 구멍, 방해받지 않는 흐름

연결 및 작동 방법

• 연결 유형: 웨이퍼, 플랜지형, 고압 , 러그 , 스레드 , 용접됨 , 클램프

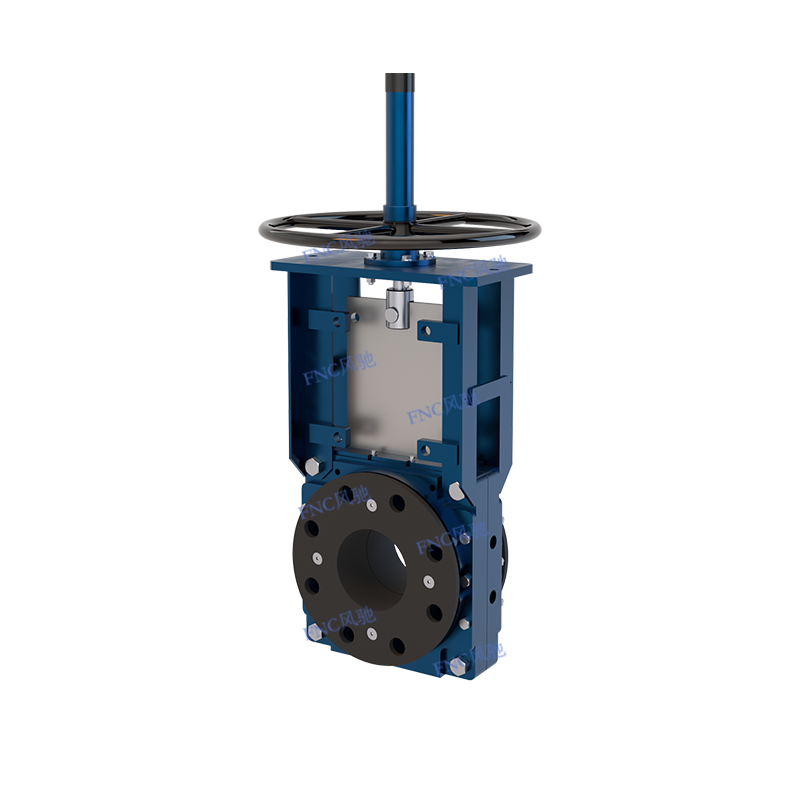

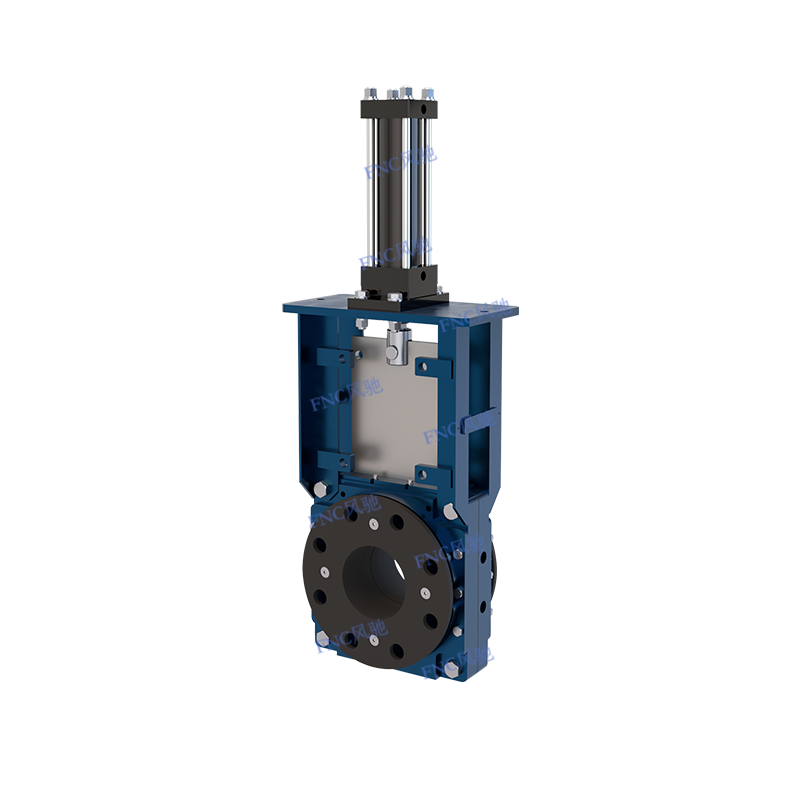

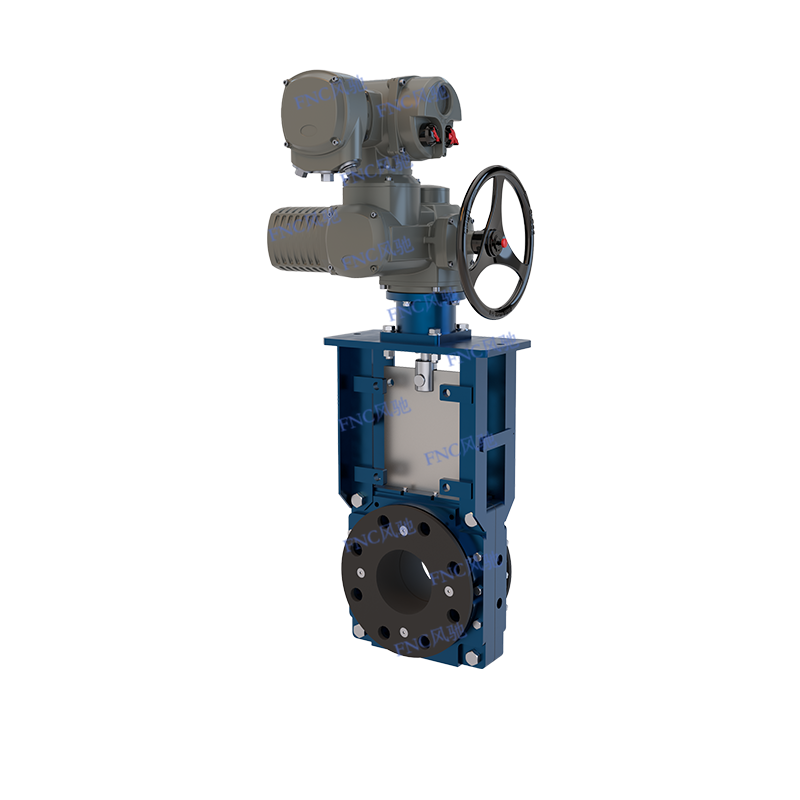

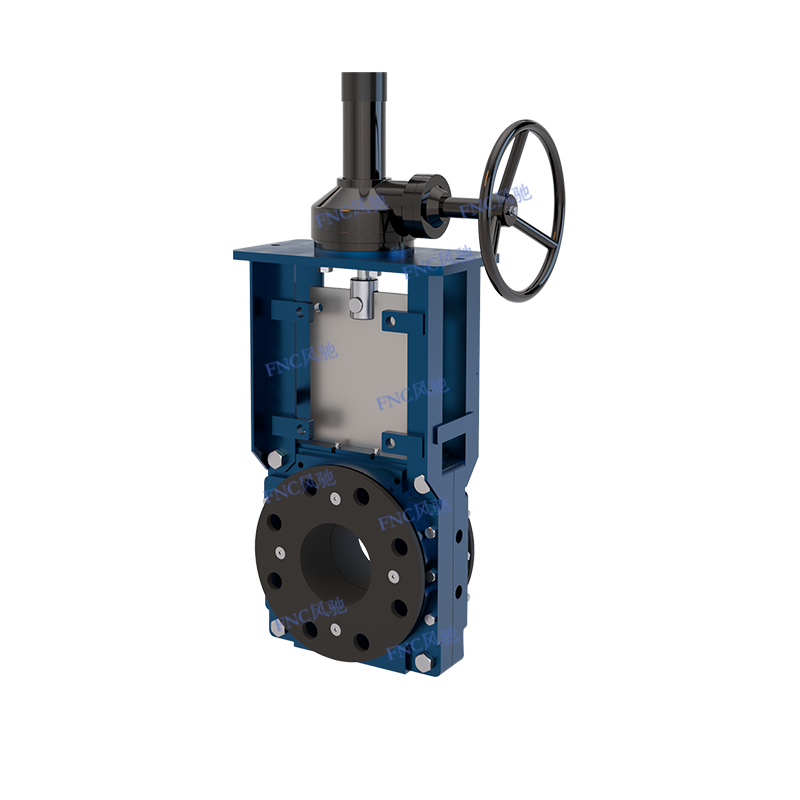

• 작동 방법: 수동(핸드휠 / 웜기어), 공압 개폐형(단동/복동), 공압식 변조형, 전기( 온-오프 유형 / 변조 유형 / 방폭형) , 유압작동, 결합된 작동( 수동-공압식 / 수동-전기)

적용 가능한 시나리오: 광업, 인 산업, 발전소, 철강 및 기타 금속 산업, 펄프 및 제지 산업, 화학 공장, 알루미나 산업, 시멘트 공장 등

요구사항에 따라 맞춤 제작이 가능합니다.

제품특징

• 100% 기밀 밀봉으로 하류 측의 누출이 전혀 발생하지 않습니다.
• 이중 시트 설계로 밸브의 양방향 흐름과 차단이 가능합니다.
• 막히지 않은 흐름 통로는 유체가 밸브를 통과할 때 난류를 제거하고 압력 손실을 줄입니다.
• 고체 입자의 축적을 방지하고 밸브 게이트의 확실한 폐쇄를 보장하는 시트 공간이 없습니다.
• 동적 자체 조정 성능을 갖춘 보조 씰입니다.
• 게이트 또는 스템 패킹이 필요하지 않아 패킹 누출 및 유지 관리 작업이 필요하지 않습니다.
• 오래 지속되고 내구성이 뛰어난 윤활 시스템;
• 슬러리와 직접 접촉하는 금속 성분이 없습니다.
• 유연한 브래킷 설계: 스템 너트는 상단에서 분해할 수 있으며 용접 없이 실린더 작동 또는 베벨 기어 작동을 위해 현장에서 교체할 수 있습니다.
• DN400 이하 사이즈는 개폐 위치 결정 브라켓이 표준으로 제공되며, 공장에서 제공하거나 사용자가 준비한 고정 위치 핀을 선택할 수 있습니다.

디자인 특징

• 견고한 브래킷 설계는 상단 분리 가능한 스템 너트를 채택하여 용접 없이 베벨 기어 또는 공압 액추에이터의 설치를 용이하게 합니다.
• 개폐 위치 지정 브래킷이 표준입니다(DN400 이하 크기의 경우).
• 열린 위치에서는 스테인레스 스틸 게이트가 슬러리에서 완전히 제거될 수 있으므로 밸브를 분해하지 않고도 게이트를 검사하거나 교체할 수 있습니다.
• 316 스테인레스 스틸 게이트가 표준 구성입니다.
• 동적으로 자체 조정되는 2차 씰은 윤활을 유지합니다.
• 쉬운 설치를 위한 현장 교체 가능한 FENGCHI 탄성 씰링 부싱;
• 막히지 않는 흐름 통로, 금속 간 접촉 없음, 가이드 블록 또는 쐐기형 홈 없음;
• 이중 밀봉 부싱 설계는 밸브가 닫힐 때 "블라인드 플레이트" 유형의 차단 기능을 제공합니다. 밀봉 부싱은 중간 압력을 격리하기 위해 단단히 고정되어 플랜지 개스킷이 필요하지 않습니다.
• 일체형 밸브 본체 플랜지 드릴링 표준은 PN10이며 PN16/ANSI B16.5/150 드릴링은 옵션으로 제공됩니다.
• 플러싱 영역의 제어 가능한 스트로크는 닫힌 위치에서 게이트가 씰링 부싱에 너무 깊게 삽입되는 것을 방지하여 씰링 부싱에 가해지는 응력과 부싱이 찢어질 가능성을 줄입니다. 모든 볼트에는 아래에 잠금 와셔가 장착되어 있습니다.

재료

• 밸브 본체 재질: 연성이 있는 철, SS304 또는 기타
• 부싱 재질: NR, EPDM, NBR 등
• 밸브 스템 재질: SS304
• 게이트 재질: SS304, 316, 2205, 2507
• 패스너 재질: SS201, 304, 316
• 보조 씰 재질: EPDM

요구사항에 따라 맞춤 제작이 가능합니다.

슬러리 나이프 게이트 밸브 연결 유형 선택 표( 참고용)

슬러리 나이프 게이트 밸브 작동 방법 선택 표 （ 참고용)
