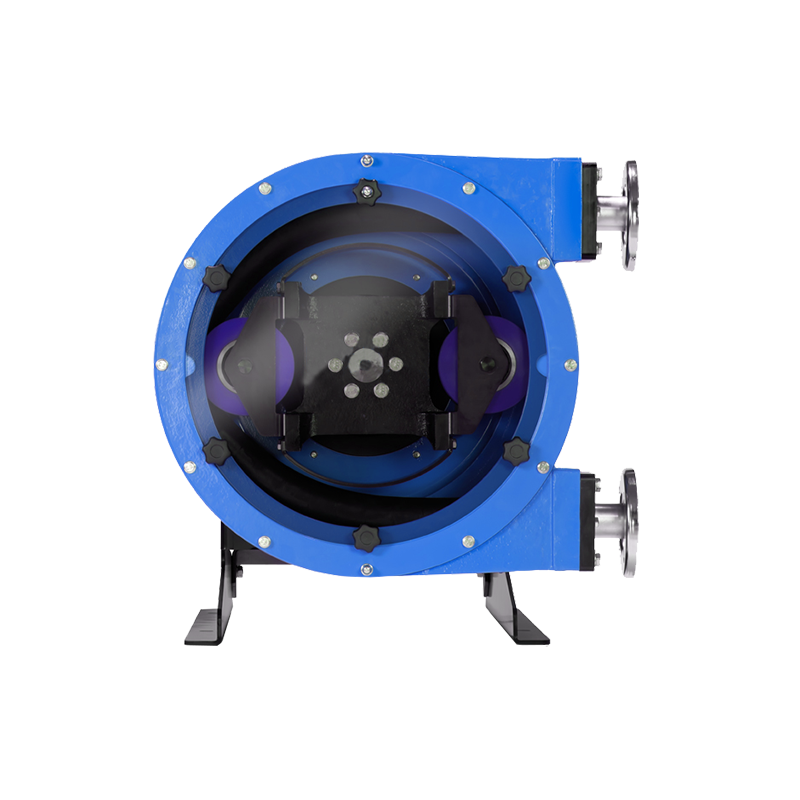

롤러 호스 펌프

성능 데이터

• 공칭 직경: DN10~DN150
• 맑은 물 머리: 9.5 미터
• 최대 헤드: 160m
• 유량: 0.06-100m³/h
• 최대 토출 압력: 16바
• 속도: 0-100rpm
• 보호 등급: IP54 - IP65
• 적용 가능한 매체: 고체 함유 매체(광산 광미 슬러리, 준설 진흙, 세라믹 유약 슬러리, 건축 모르타르 등), 부식성 매체(다양한 산, 알칼리, 소금 용액 및 일부 부식성 화학 액체 등) 및 섬유 함유 매체(예: 펄프 등)를 포함한 다양한 매체에 적합합니다. (특정 적용 매체는 고무 슬리브 재질을 참조해야 합니다.)
• 온도 범위: -20℃-120℃(호스 재질에 따라 특정 범위)
• 흐름 특성: 흐름 저항이 낮고 흐름 성능이 뛰어나 효율적인 미디어 운송을 보장합니다.
• 서비스 수명: 정상적인 작동 조건에서 긴 서비스 수명, 특히 호스의 내구성. 적절한 미디어와 표준 작동을 통해 장기간 사용할 수 있습니다.

구동 방식 및 구조 유형

• 구동 방법: 전기, 공압
• 구조 유형: 롤러 유형, 슈 유형, 단일 호스 유형, 다중 호스 유형

적용 가능한 시나리오: 광산 광미 운송, 슬래그 슬러리 운송, 다양한 부식성 매체 운송, 대규모 하수 처리 등과 같은 고유량 산업 생산 요구를 충족합니다.

요구사항에 따라 맞춤 제작이 가능합니다.

제품특징

• 에너지 절약 및 소비 절감: 롤러형 호스 펌프는 호스 손상을 최소화하고 마찰열 발생을 대폭 줄여 호스 수명을 최대 20%(회전 횟수 기준) 연장합니다. 이에 따라 시동 토크와 작동 토크를 줄여 에너지 소비를 줄입니다.
• 강력한 자흡 능력 및 높은 수두: 프라이밍이 필요하지 않습니다. 자체 프라이밍 높이는 9.5m에 도달하고 최대 헤드는 160m입니다. 슈형 호스 펌프는 최대 1.6 MPa의 더 높은 토출 압력을 달성할 수 있습니다.
• 강력한 자흡 능력 및 높은 수두: 프라이밍이 필요하지 않습니다. 자체 프라이밍 높이가 9에 도달합니다. 5m, 최대 머리 높이는 160m입니다.
• 원클릭 정역방향 스위치: 공회전이 가능하고 정방향과 역방향 간 원클릭 전환을 지원하여 흡입관이나 토출관의 막힌 부분을 안전하게 배출할 수 있습니다.
• 넓은 적용 범위: 물을 펌핑하는 것처럼 쉽게 고점도, 저점도, 페이스트형, 고순도, 중성, 부식성 매체는 물론 가스, 거품 또는 고체 경질 입자가 포함된 매체와 같은 다양한 매체를 쉽게 전달합니다.
• 씰 또는 취약한 구성 요소 없음: 누출, 막힘 및 부식이 발생하기 쉬운 씰, 볼 밸브, 다이어프램, 개스킷, 수중 로터, 고정자, 피스톤 등이 없습니다.
• 뛰어난 내마모성: 연마성 매체용으로 특별히 설계되었습니다. 호스는 내마모성 고무로 제작되어 슬러지, 하수, 슬러리 등 불순물이 함유된 연마성 유체를 운반하는 데 적합합니다.
• 신뢰할 수 있는 판매 후 지원: 슬라이드 레일 설계로 압력 조정 및 호스 교체가 용이합니다. 손쉬운 호스 교체와 간단한 유지 관리로 가동 중지 시간이 짧고 비용이 절감됩니다.

구조적 특징

• 경량 설계: 펌프 본체의 자체 중량을 대폭 줄이고 장비의 전체 중량 분포를 최적화합니다.
• 효율적인 열 방출: 펌프 로터의 회전으로 생성된 운동 에너지는 펌프 캐비티의 공기를 구동하여 순환 흐름을 형성하고, 펌프 캐비티의 열 방출을 가속화하고 작동 중 펌프 본체 온도를 효과적으로 낮추어 펌프의 전체 서비스 수명을 연장하는 데 도움이 됩니다.
• 호스 보호: 압착 시 호스의 다양한 응력 지점에 따라 속이 빈 디자인으로 호스가 부담하는 응력을 크게 분산시키고 줄여 호스의 수명을 더욱 연장할 수 있습니다.

재료

• 밸브 본체 재질: DN15~200(탄소강, 연성철, 알루미늄 합금, 스테인레스강 - 주조 공정) / DN250~2000(45# 강철, 스테인레스강 - 용접 공정)
• 밸브 슬리브 재질: 천연 고무(NR), 에틸렌 프로필렌 디엔 모노머(EPDM), 네오프렌(CR), 니트릴 고무(NBR), 부틸 고무(IIR), 불소 고무(FKM/Viton), 하이팔론(클로로술폰화 폴리에틸렌 고무) 등
• 특수 구성: 사용자 요구 사항(직경, 흡입 양정, 헤드, 압력, 재료, 입구/출구 방향 및 모터 유형(예: 주파수 인버터 모터/높은 보호 등급 모터/방폭 모터/경화 기어 감속기) 포함)에 따라 맞춤화 가능

요구사항에 따라 맞춤 제작이 가능합니다.

호스 펌프 구동 유형 분류

호스 펌프 구조 유형 분류
